系统详情

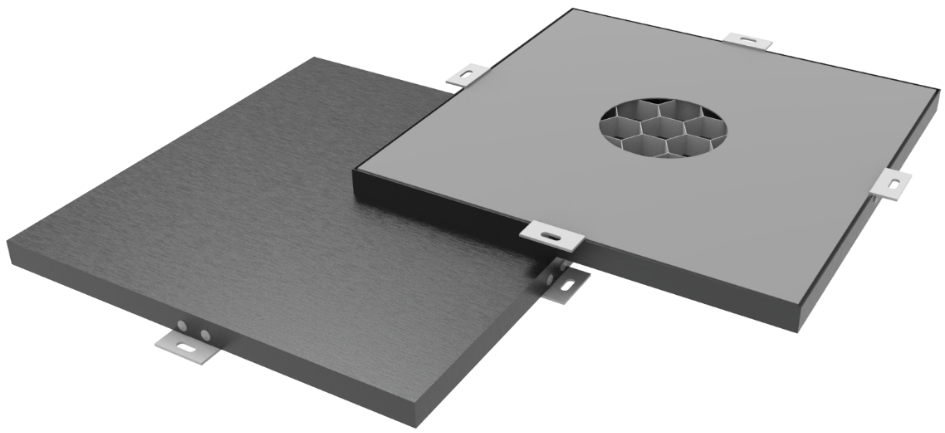

铝蜂窝板
独特优势

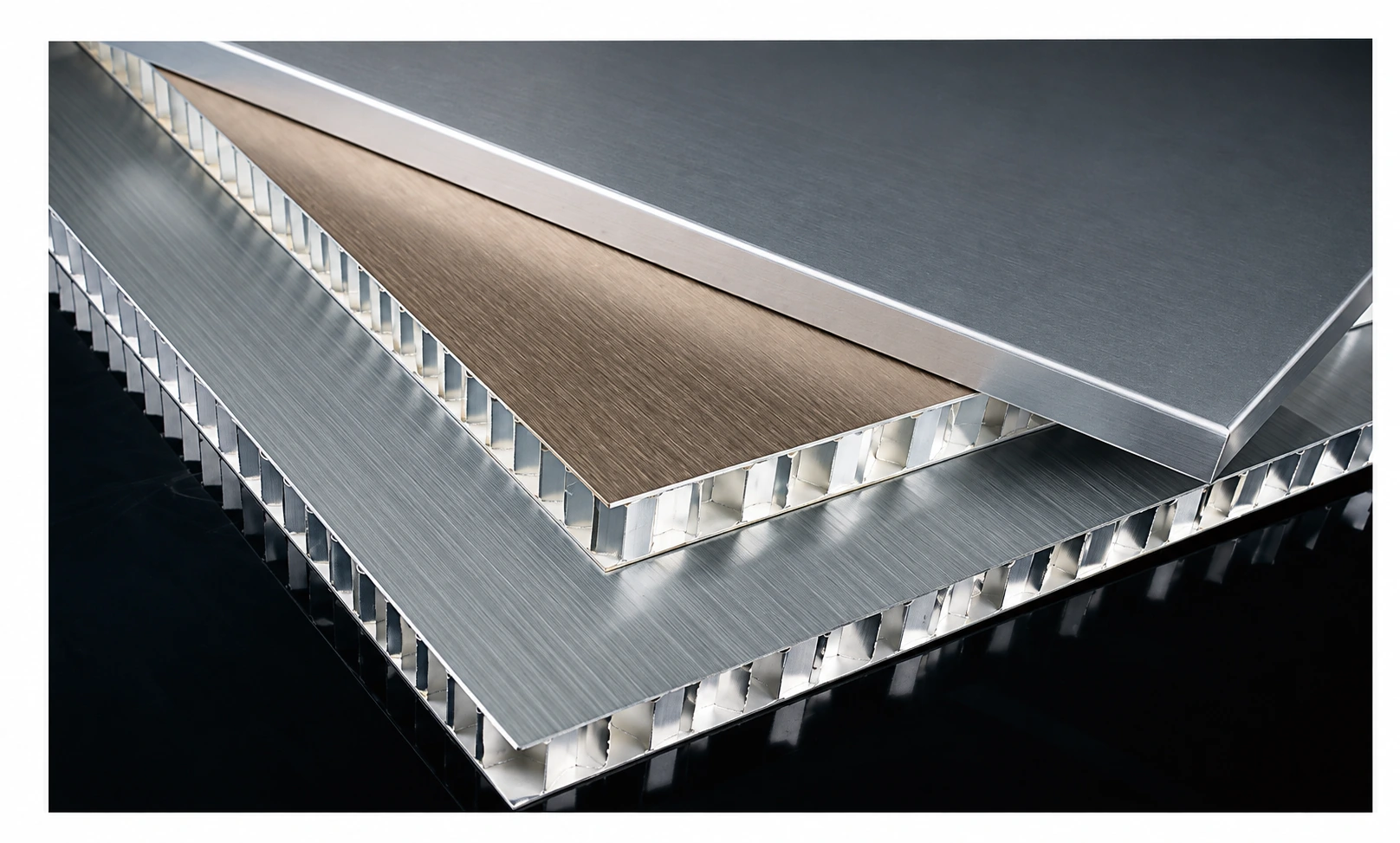

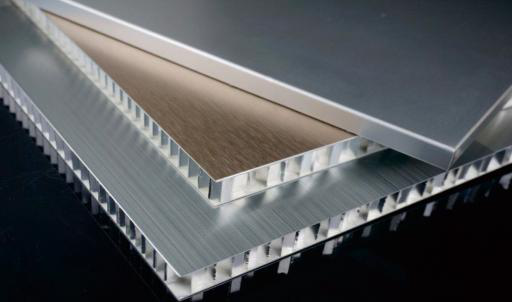

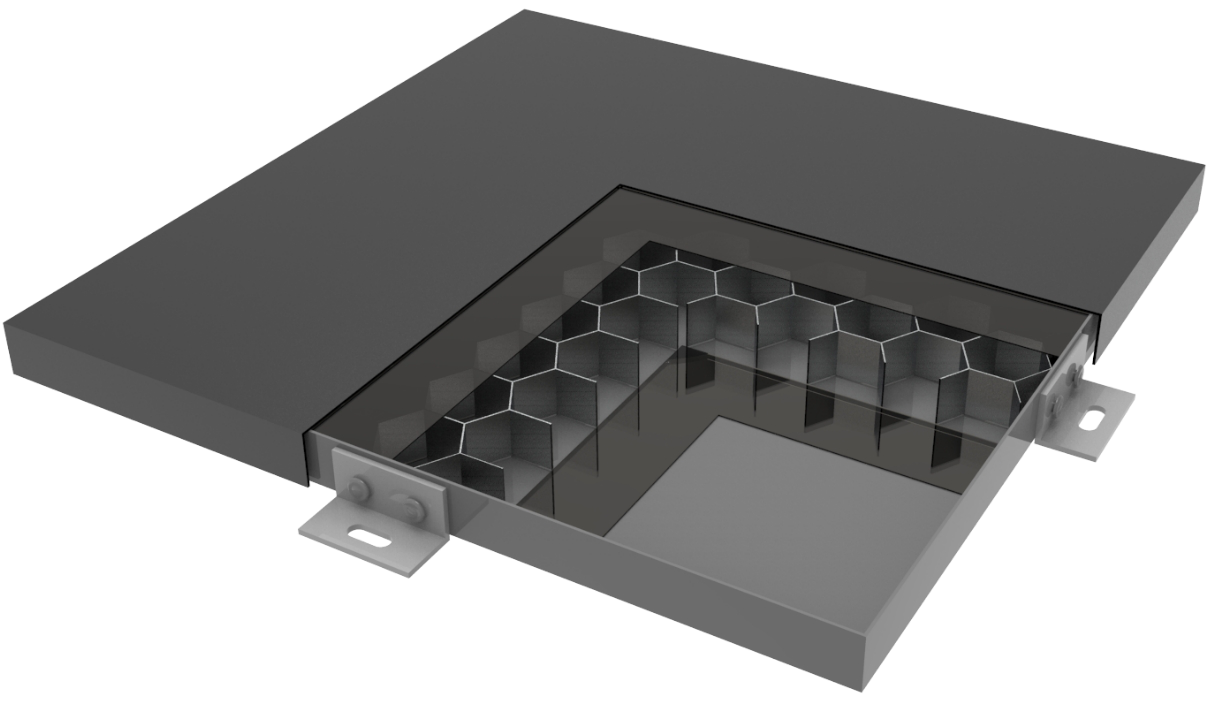

轻盈坚固的“三明治”结构

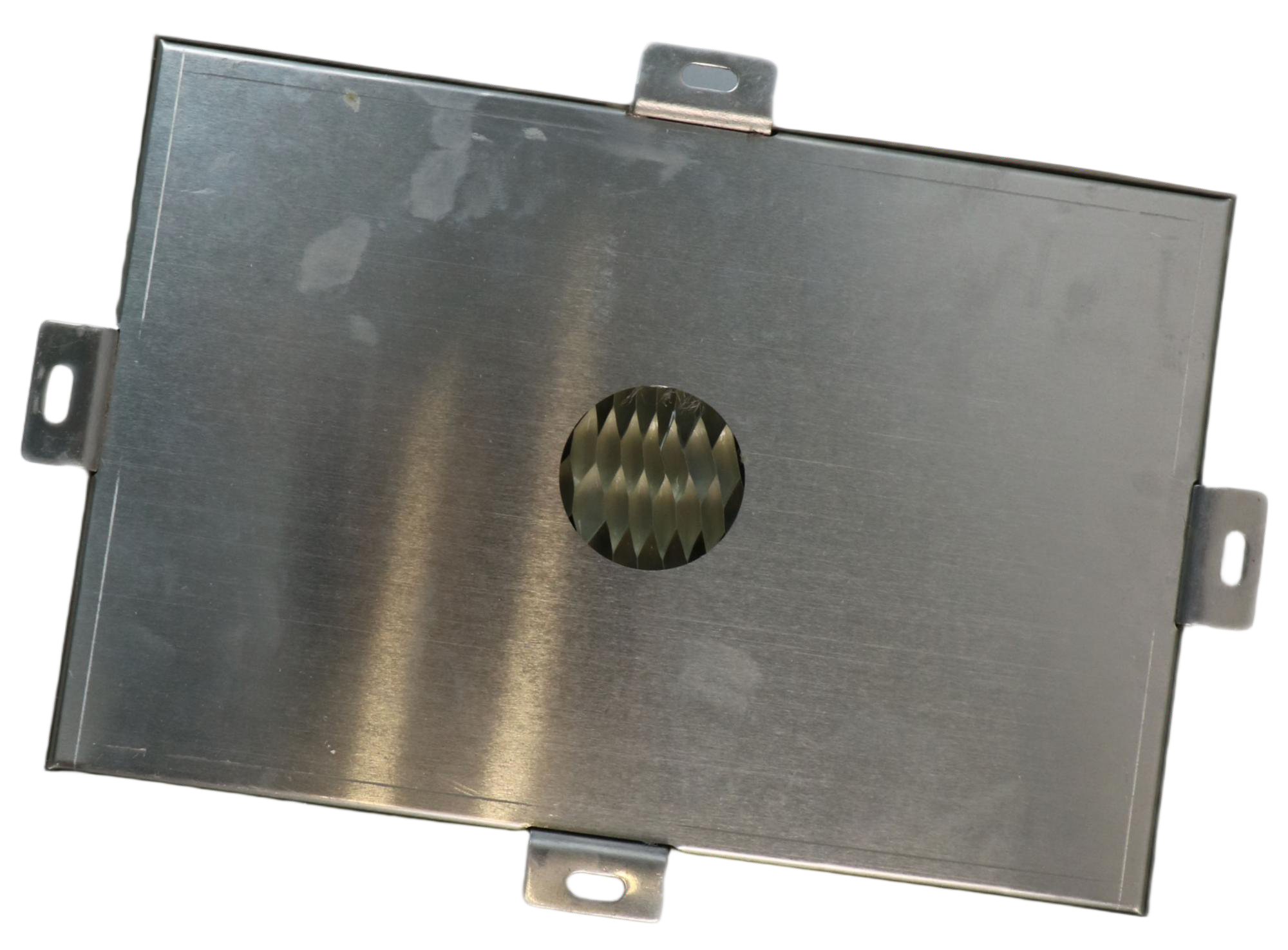

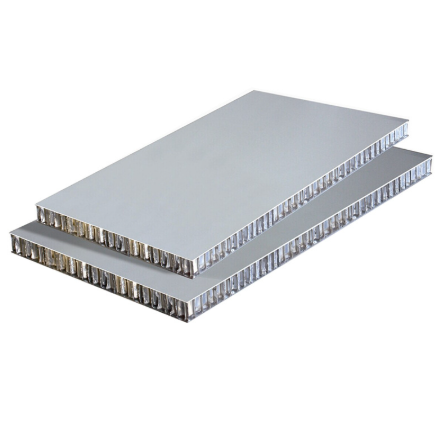

它由两层高强度铝合金面板，牢固地粘合在中间的正六边形铝蜂窝芯上，形成一种极其稳定、高强度的复合板材结构。视觉上，边缘处可见整齐排列的蜂窝芯孔洞，彰显其独特的内部构造。
卓越的平整度与刚性
蜂窝芯提供了强大的支撑，使得大尺寸板面依然能保持优异的平整度，不易变形、弯曲或凹陷。敲击表面能感受到浑厚坚实的回响，而非空鼓感，体现了其高刚性。

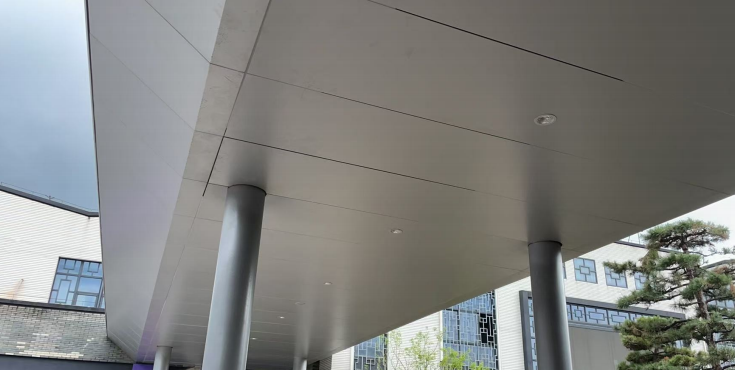

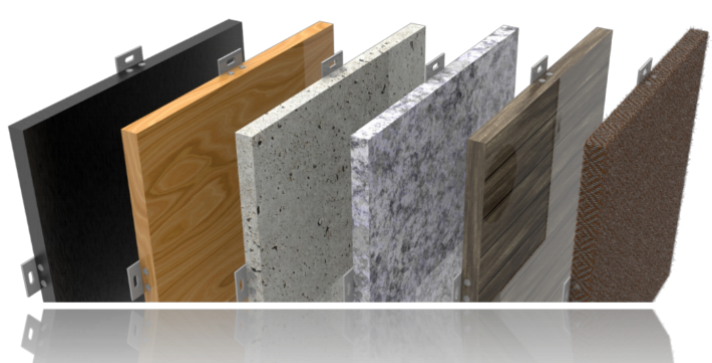

外墙铝蜂窝板是一种集轻质高强、卓越平整度、丰富装饰性、优异耐候性、良好功能性（隔音隔热防火）于一身的现代高性能建筑幕墙材料。它能为建筑披上坚固、美观、持久且富有科技感的外衣，是现代高层建筑、公共建筑、商业综合体等追求品质和性能的理想选择。具体性能按所选构造确认。
1. 铝材
应采用力学性能符合 GB/T 3880.2 规定的3系、5系，或耐腐蚀性及力学性能相同或更好的其他系列铝合金。
2. 涂层
宜采用耐候性能优异的氟碳树脂，也可采用其他性能相当或更优异的材质。

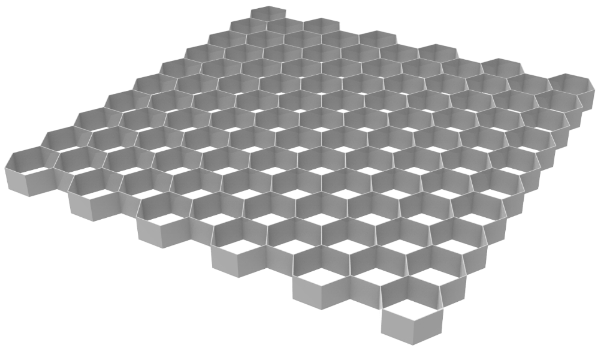

3. 铝蜂窝芯
宜为六边形结构，边长不宜大于10mm。边长不大于6mm的铝蜂窝芯，其铝箔厚度不宜小于0.05mm；边长6mm～10mm的铝蜂窝芯，其铝箔厚度不宜小于0.07mm。
4. 胶粘剂
应具有耐候性和韧性，不应对铝材产生腐蚀，有害物质限量应符合国家的规定。
铝板尺寸
本页配置产品厚度不应小于10mm。矩形平面板的常用规格尺寸见下表，异型板的规格尺寸由供需双方商定。
铝板厚度
复合板的面板标称厚度不应小于1.0mm，背板标称厚度不应小于0.7mm。铝板允许偏差要求请参照原目录。

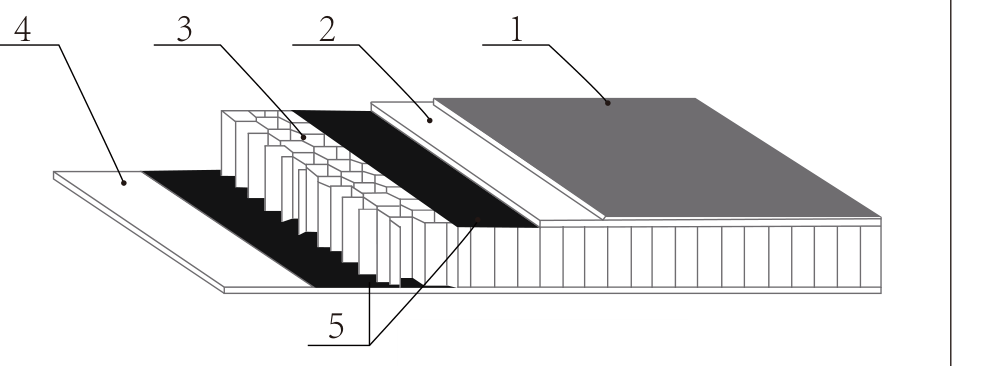

- 装饰涂层
- 铝板（面板）
- 蜂窝芯
- 铝板（背板）
- 胶粘剂
| 项目 | 常规尺寸（mm） |
|---|---|
| 长度 | 2000 / 2400 / 3000 / 3200 |
| 宽度 | 1200 / 1250 / 1500 |
| 厚度 | 上板: 1.0–1.5 下板: 1.0–1.5 中间蜂窝芯: 18 / 20 / 23 |
铝蜂窝板
铝蜂窝板采用真空热压成型技术，蜂窝芯比重轻、强度高、结构稳定、抗风压好。目录描述同厚度蜂窝夹层板重量约为铝板的1/5、钢板的1/10。因铝皮和蜂窝间的高热传导值，内外铝皮的热胀冷缩同步；蜂窝铝皮上有小孔，使板内气体可以自由流动；可滑动安装系统适应热胀冷缩。此处25mm配置面板主要选用优质3003H24合金铝，面板为0.8–1.5mm氟碳滚涂板，底板厚度为0.6–1.0mm。
板材配置
| 总厚度 (mm) | 面板 (mm) | 底板 (mm) | 蜂窝铝箔 (mm) |
|---|---|---|---|
| 6 | 0.8–1.5 | 0.5–0.8 | 0.06 |
| 10 | 0.8–1.5 | 0.5–0.8 | 0.06 |
| 15 | 0.8–1.5 | 0.5–1.0 | 0.06 |
| 20 | 0.8–1.5 | 0.5–1.0 | 0.06 |
| 25 | 0.8–1.5 | 0.5–1.0 | 0.06 |
面板
主要选用3003H24合金铝，厚度0.8–1.5mm。
底板
铝板，厚度0.5–1.0mm。
蜂窝芯
六边形3003H18铝蜂窝芯，铝箔厚度0.04–0.07mm，边长5–6mm。
胶粘剂
双组分高分子环氧胶膜及双组分改性环氧树脂。
目录中不同配置的参数范围有所区别。请按项目确认所选板材构造、表面处理及性能要求。

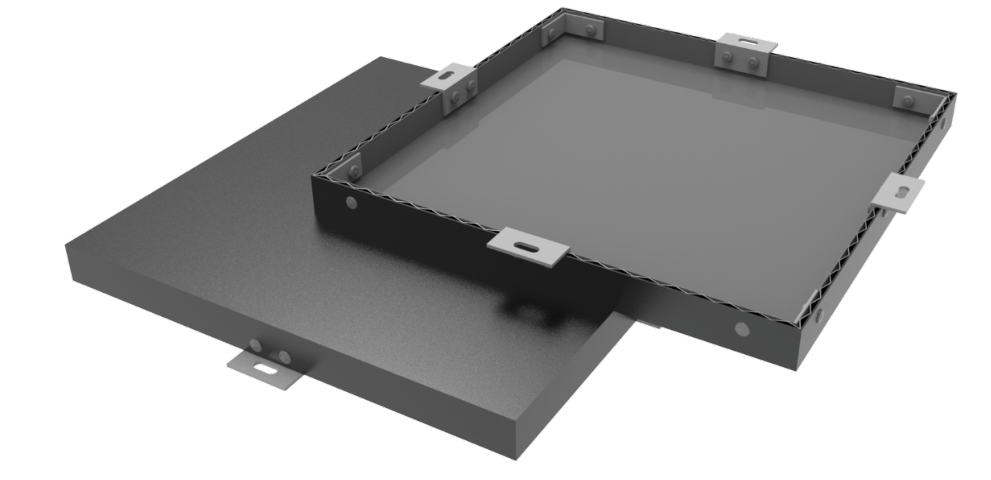

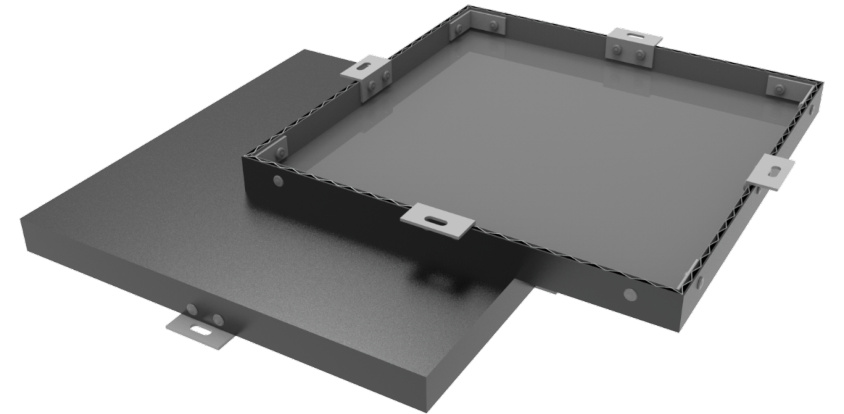

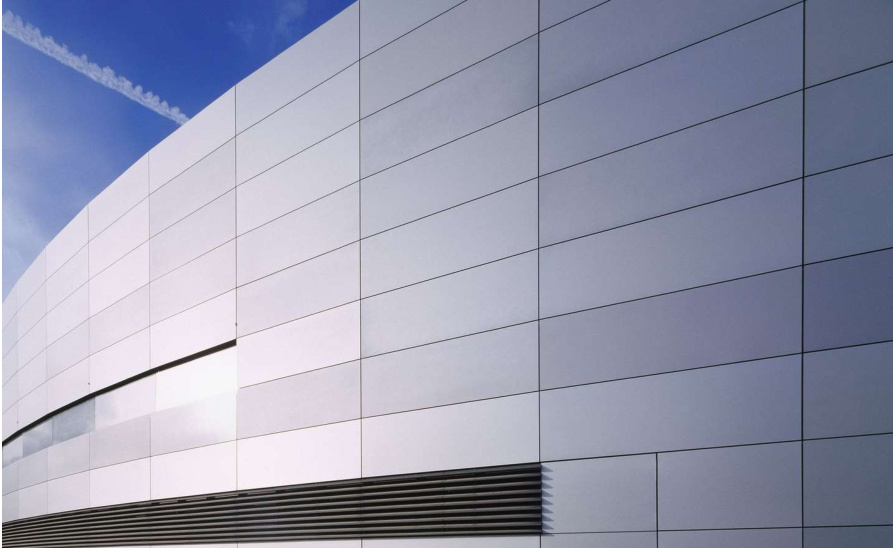

铝三维板
面板、三维铝芯及底板通过粘接层构成复合板。目录标注A2级防火性能，所选构造需确认相应检测报告。
板型规格
| 项目 | 规格 |
|---|---|
| 宽度 | ≤1600 mm |
| 长度 | 可定尺 |
| 厚度 | 3 / 4 / 6 / 8 mm |
| 面板 | 0.5–0.8 mm |
| 芯材 | 0.3–0.5 mm |
| 底板 | 0.5–0.8 mm |
| 示例复合总厚度 | 4–6 mm |
独特优势
- 重量轻：目录描述比实心铝板或钢板减重50–70%。
- 三维芯提高抗弯、抗压及抗风性能。
- 目录参数：导热系数0.1–0.3 W/(m·K)，降噪20–30 dB，具体按项目构造确认。

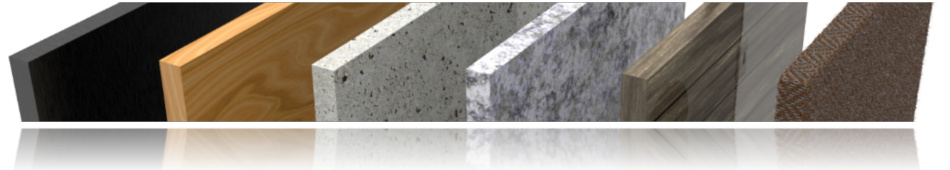

- 阳极氧化、氟碳等表面处理适于户外，提供石纹、木纹、镜面等效果。
尺寸与性能随配置变化，下单前请确认所选构造、材质、饰面及项目要求。

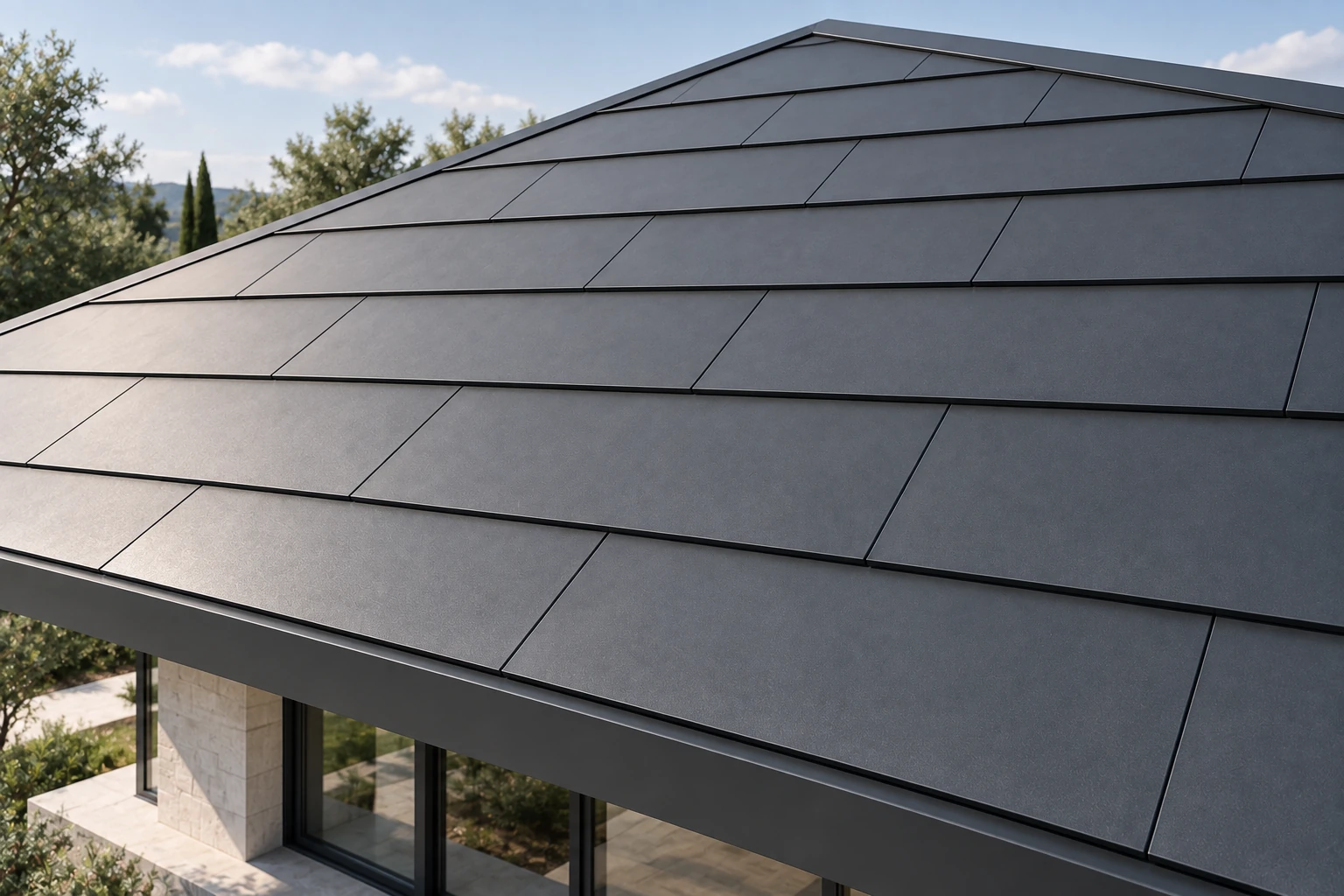

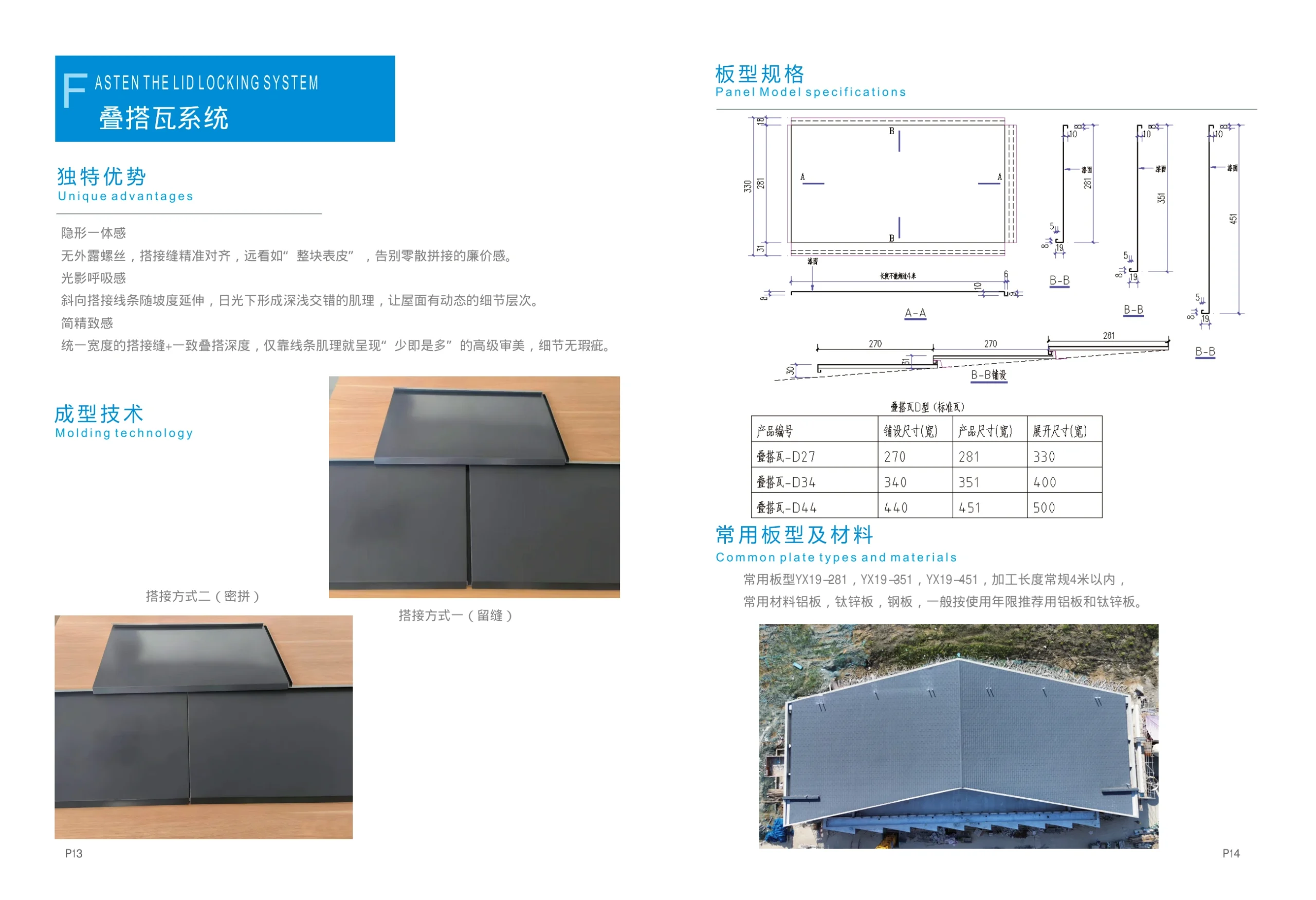

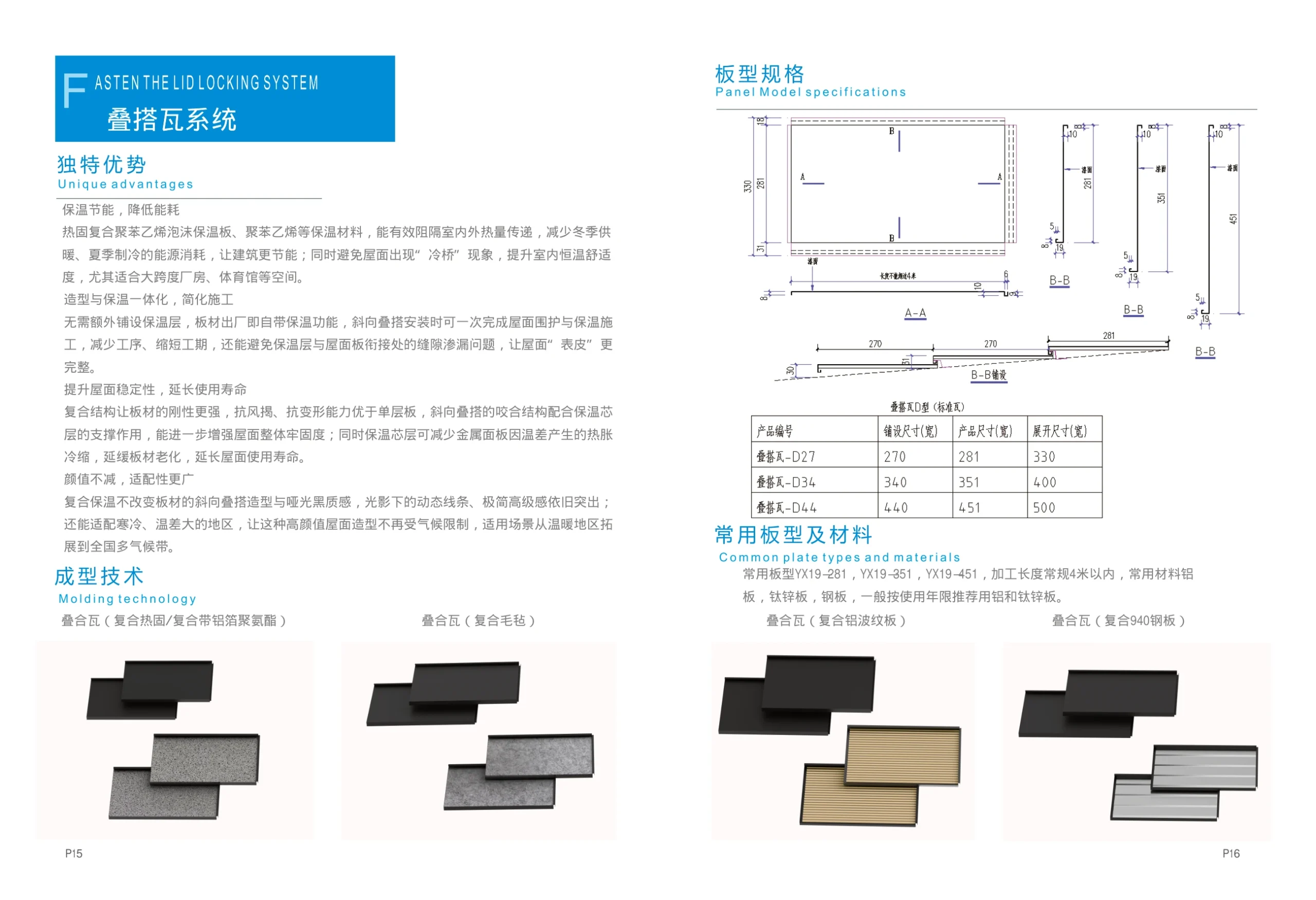

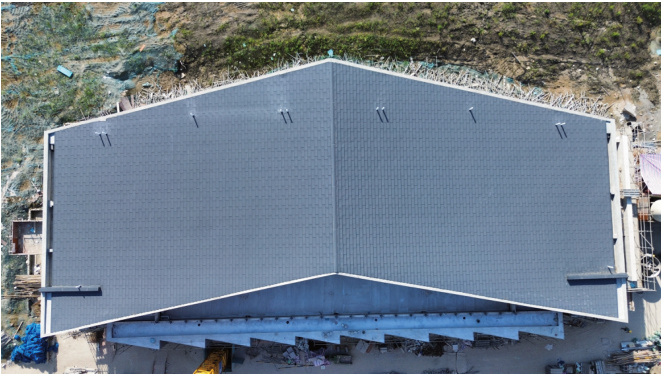

叠搭瓦系统
独特优势

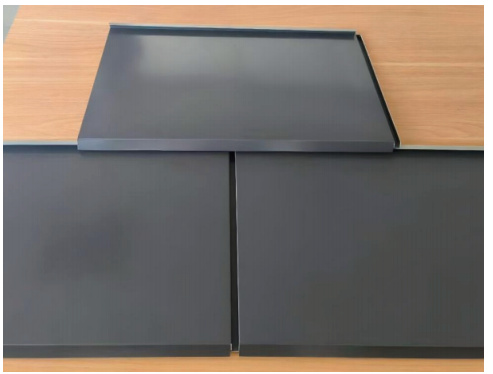

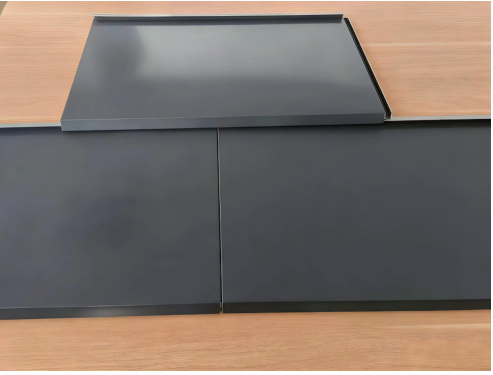

隐藏式搭接与精准对齐的接缝形成连贯屋面。统一接缝与叠搭深度营造简洁肌理，随坡度和光照呈现变化的光影。
成型技术

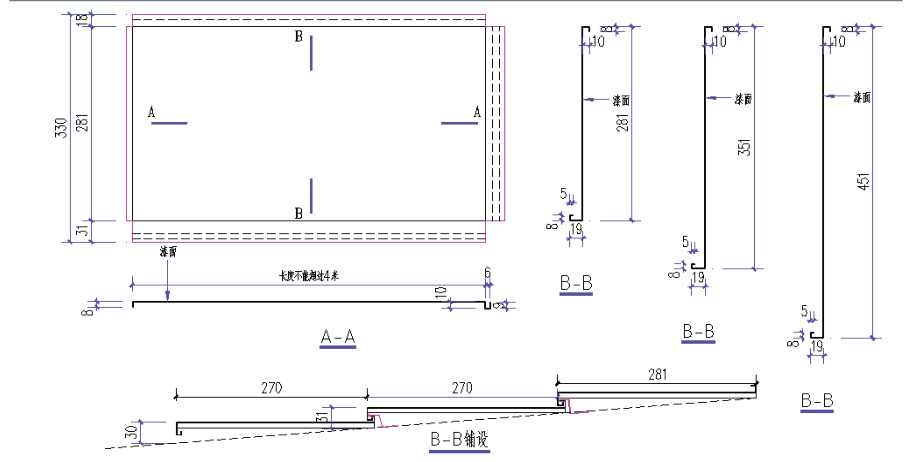

板型规格
| 型号 | 覆盖 / 板宽 / 展开宽度（mm） |
|---|---|
| D27 | 270 / 281 / 330 |
| D34 | 340 / 351 / 400 |
| D44 | 440 / 451 / 500 |
常用材料与饰面
常用板型YX19-281、YX19-351、YX19-451，常规加工长度4米以内。常用铝板、钛锌板及钢板，按使用年限选材。

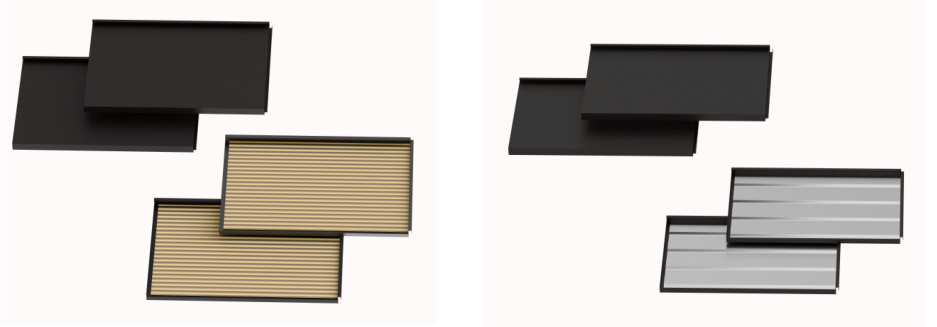

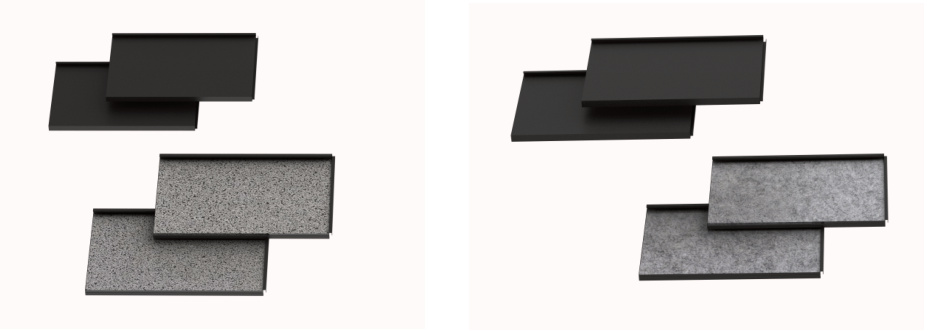

复合保温配置
复合配置将屋面与保温结合，减少工序和热传递；芯层支撑面板刚性并有助于缓解温差变形，性能取决于完整构造。
常用材料与饰面
常用板型YX19-281、YX19-351、YX19-451，常规加工长度4米以内。常用铝板、钛锌板及钢板，按使用年限选材。
尺寸与性能随配置变化，下单前请确认所选构造、材质、饰面及项目要求。

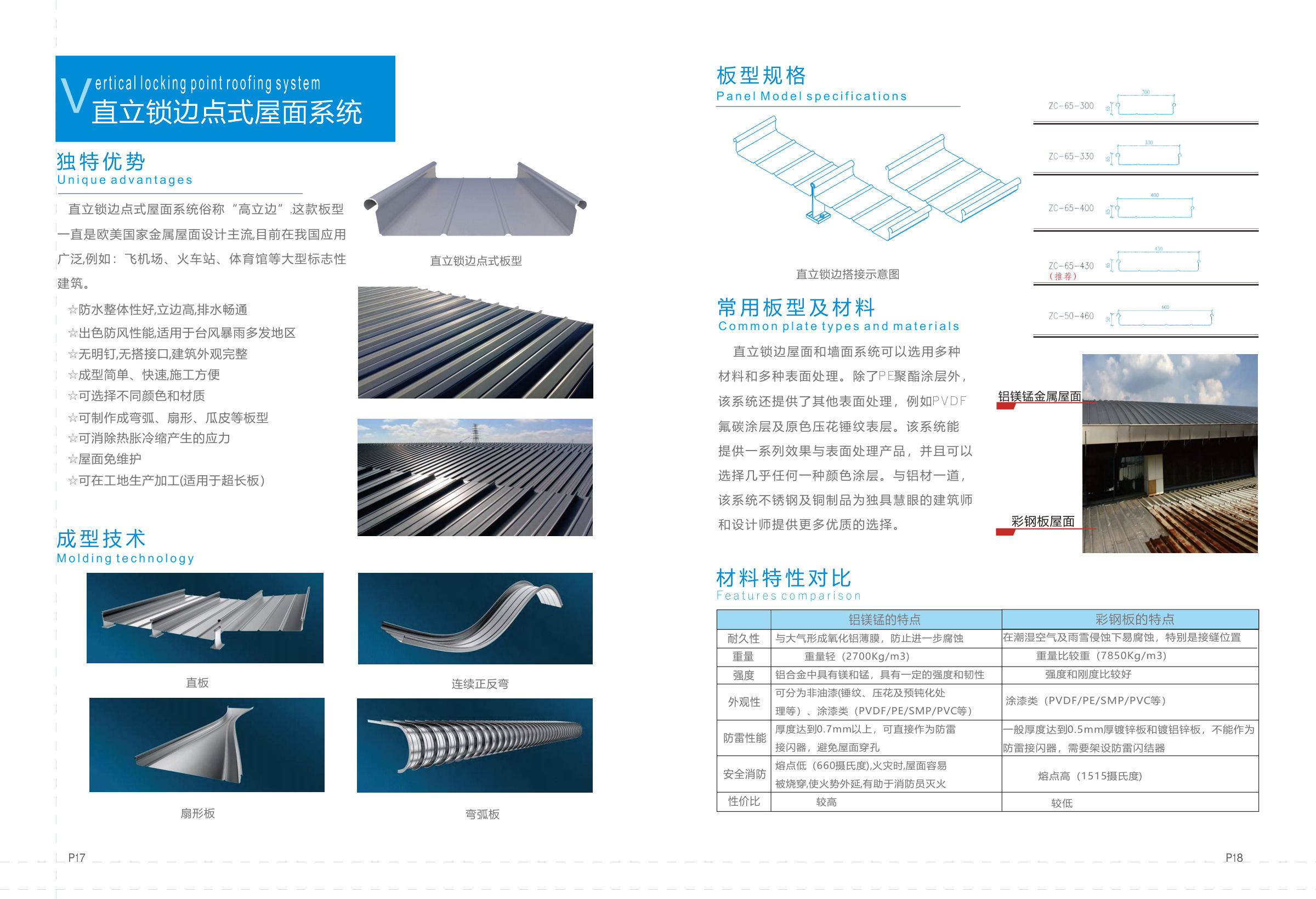

直立锁边点式屋面系统
独特优势

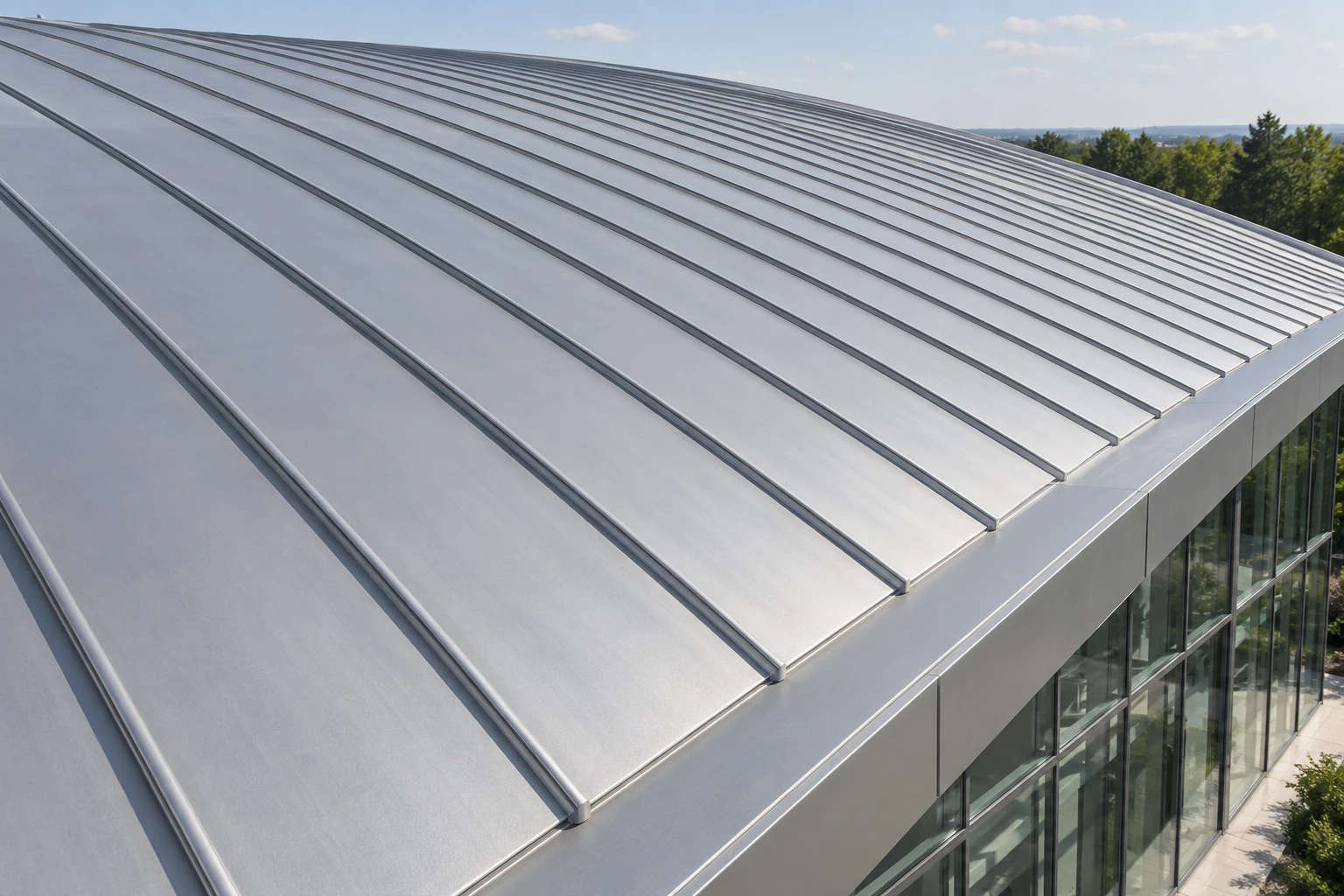

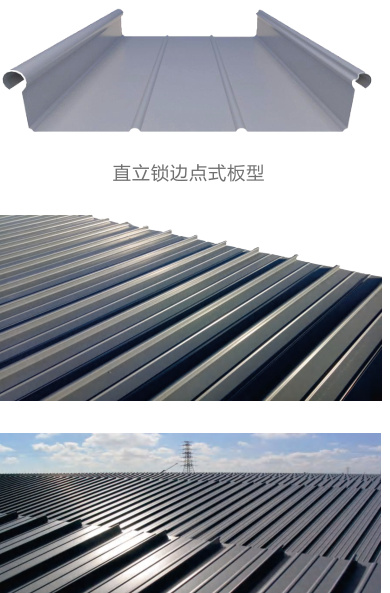

高立边屋面系统适用于机场、车站、体育场馆等大型建筑。目录采用防水透气的构造理念，隐藏连接，支持直板、弯弧板及超长板现场加工。
成型技术
板型规格
| 项目 | 规格 |
|---|---|

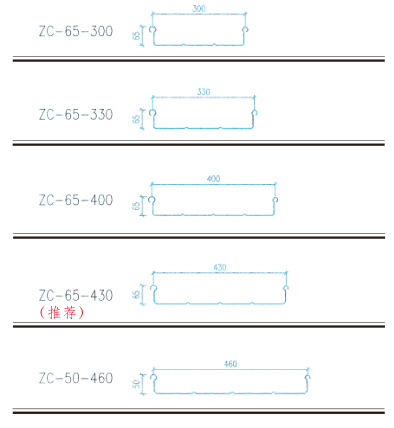

| 板型 | ZC-65-300 / 330 / 400 / 430; ZC-50-400 |
常用材料与饰面
可根据所选系统及项目要求选择铝板、钛锌板、铜板、不锈钢及涂层钢板。
可选择PVDF等饰面。目录对比铝密度约2700 kg/m³、钢约7850 kg/m³，厚度、涂层与防腐措施需按使用环境选择。

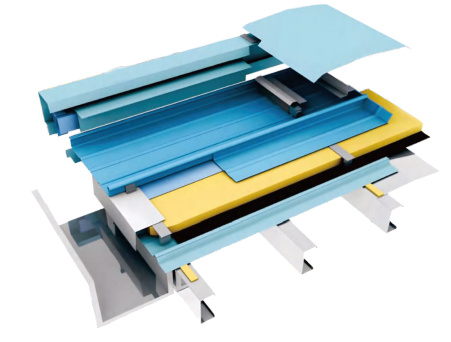

构造系统
屋面配件与安全系统

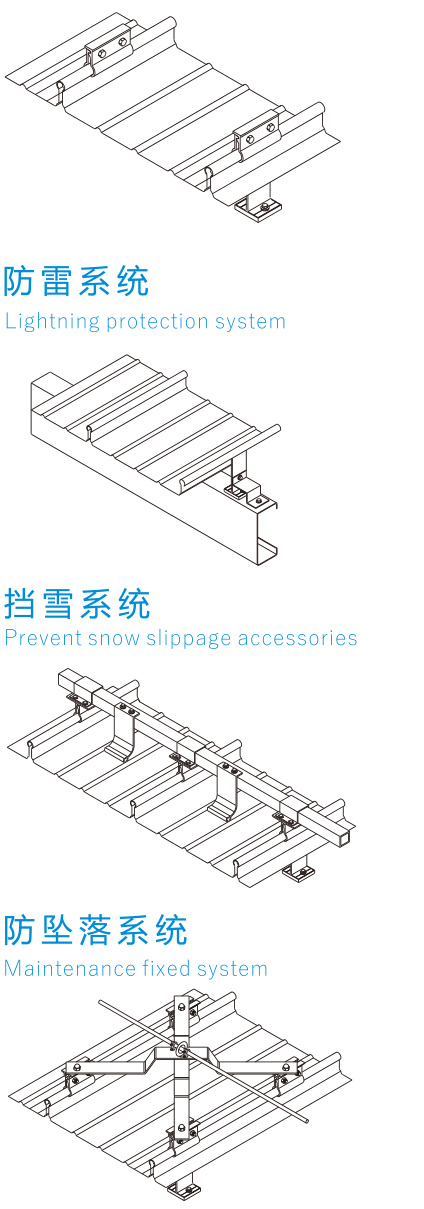

防风夹具加强檐口等关键区域；防雷需按完整合规系统设计；挡雪装置控制积雪滑落，防坠落设施服务检修通行。各配件均需结合项目进行结构及安全设计。
尺寸与性能随配置变化，下单前请确认所选构造、材质、饰面及项目要求。

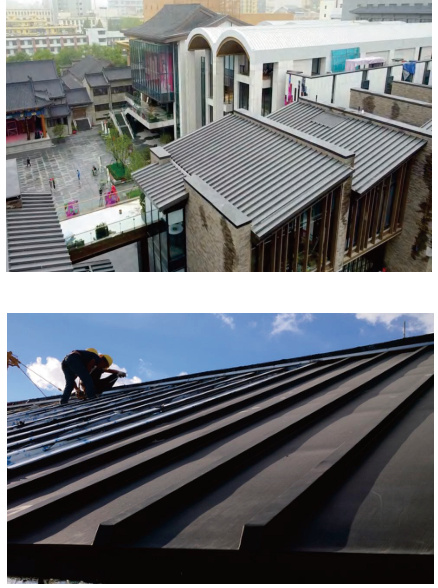

直立锁边面式屋面系统
独特优势
矮立边系统采用机械咬合接缝及基层支撑。目录展示180°与360°锁边节点，线条简洁，可适配复杂建筑造型。
- 隐藏式连接，屋面外观整洁连贯。
- 防水排水性能需结合完整屋面构造与节点设计。

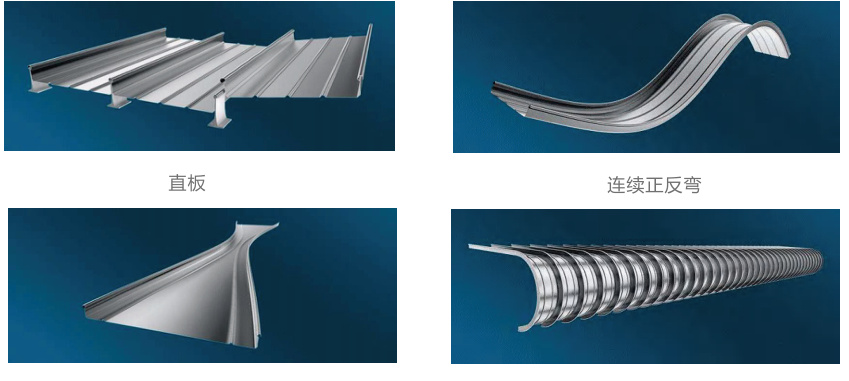

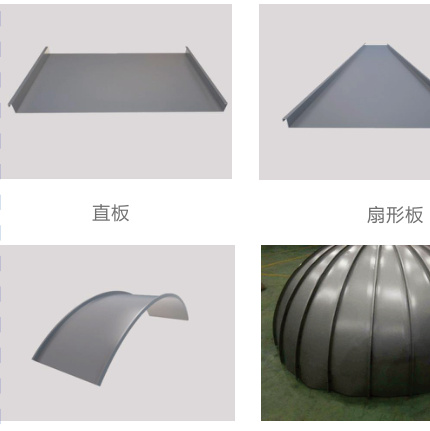

- 直板、扇形板及弯弧板适配不同建筑造型。
成型技术

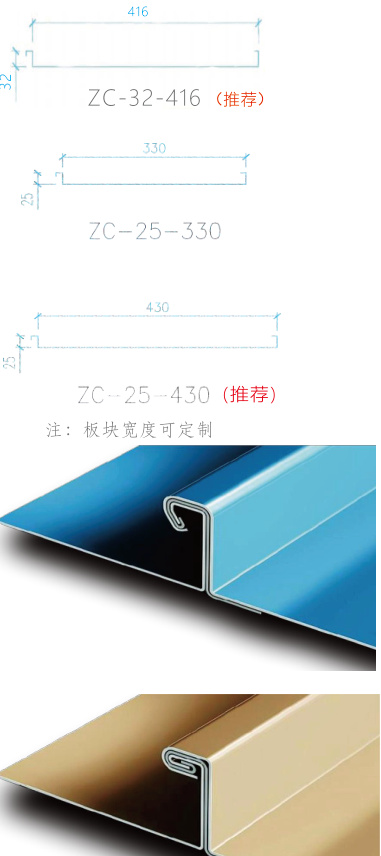

板型规格
| 项目 | 规格 |
|---|---|
| 板型 | ZC-32-416 / ZC-25-330 / ZC-25-430 |

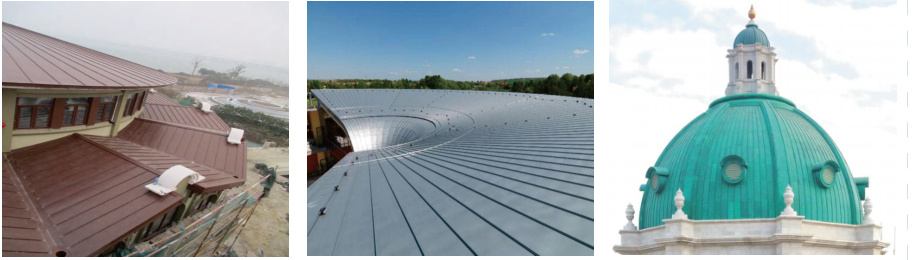

常用材料与饰面
可根据所选系统及项目要求选择铝板、钛锌板、铜板、不锈钢及涂层钢板。

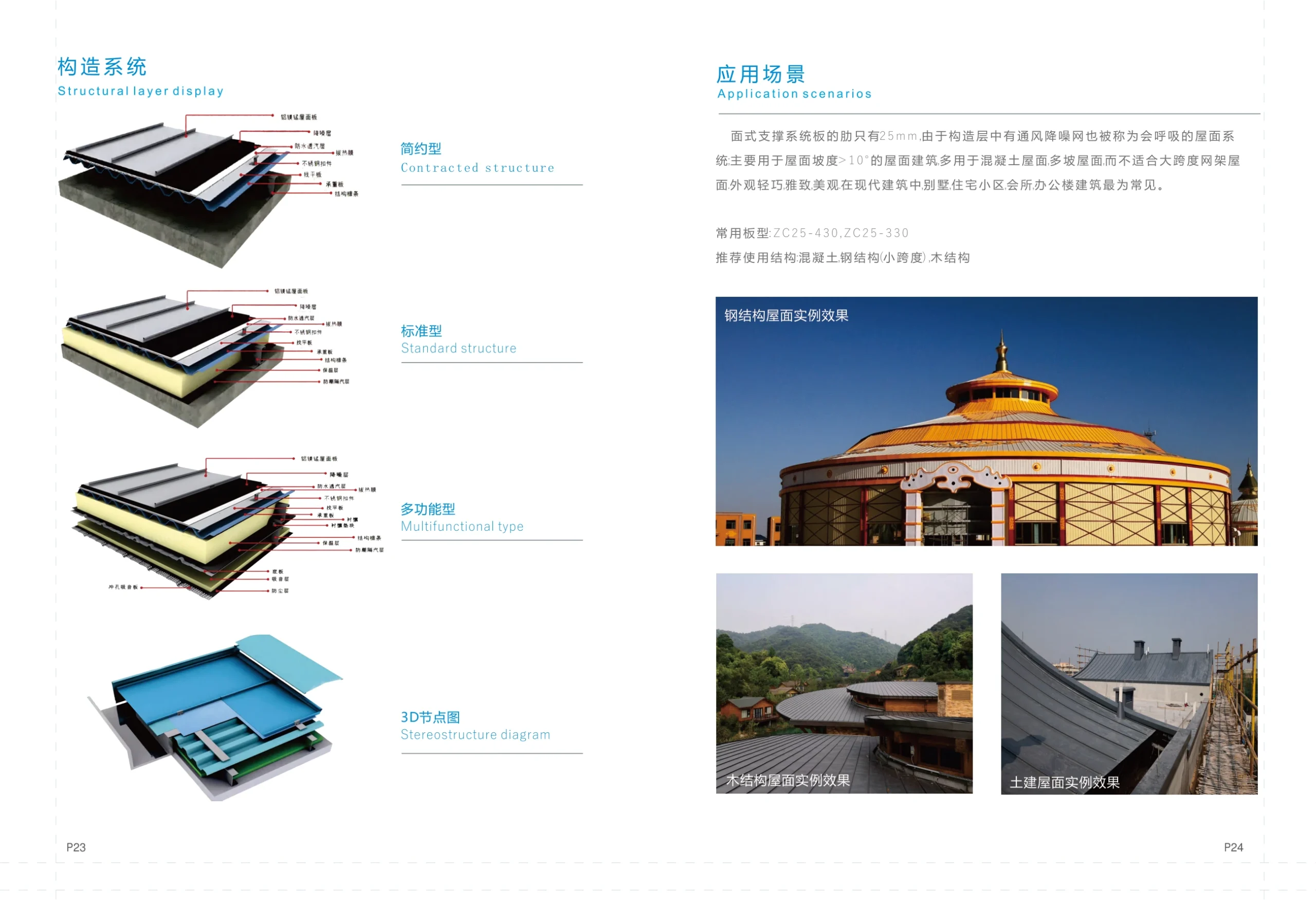

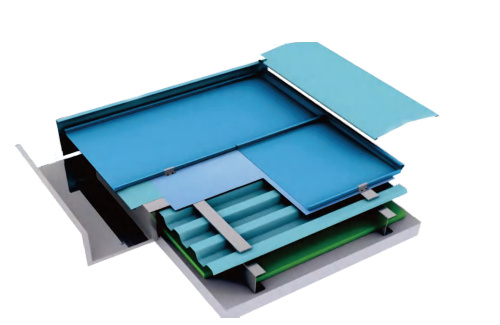

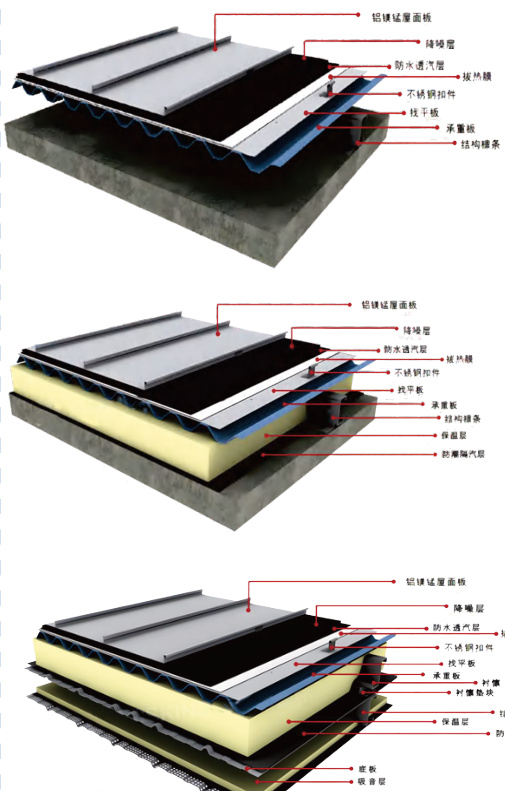

构造系统

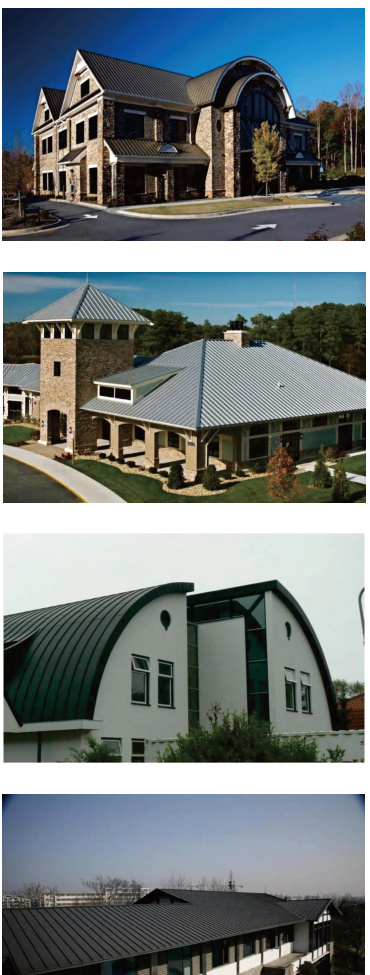

应用场景

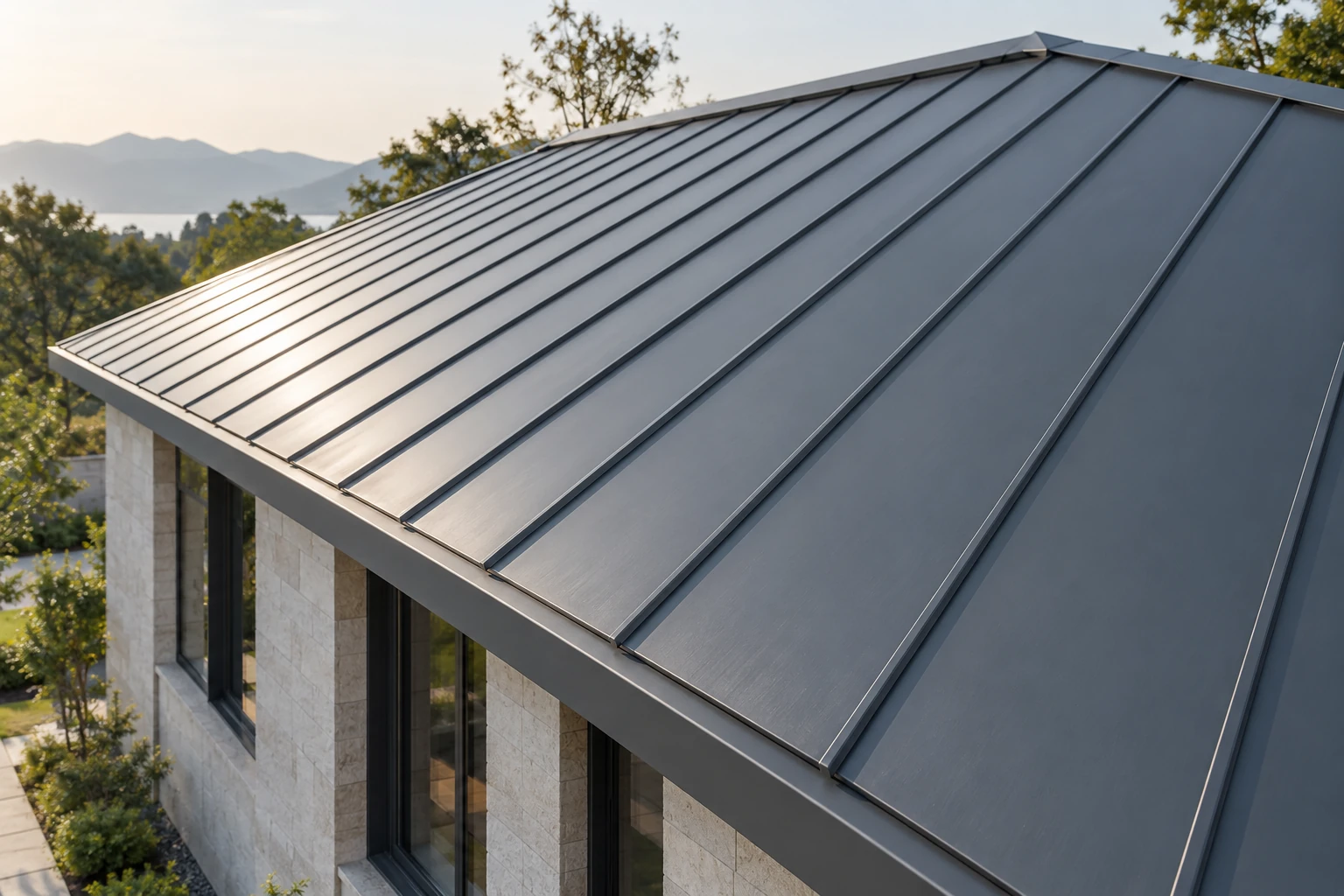

目录描述矮立边主要应用于坡度大于10°的屋面，包括别墅、住宅、会所与办公建筑，可结合木、钢或混凝土基层。具体坡度和抗风设计需按板型确认。
尺寸与性能随配置变化，下单前请确认所选构造、材质、饰面及项目要求。

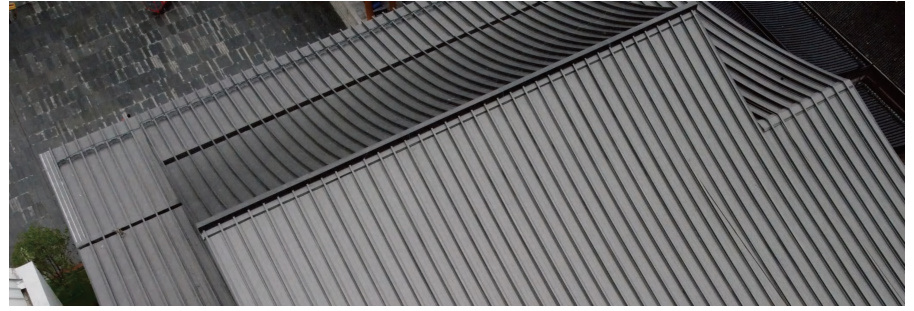

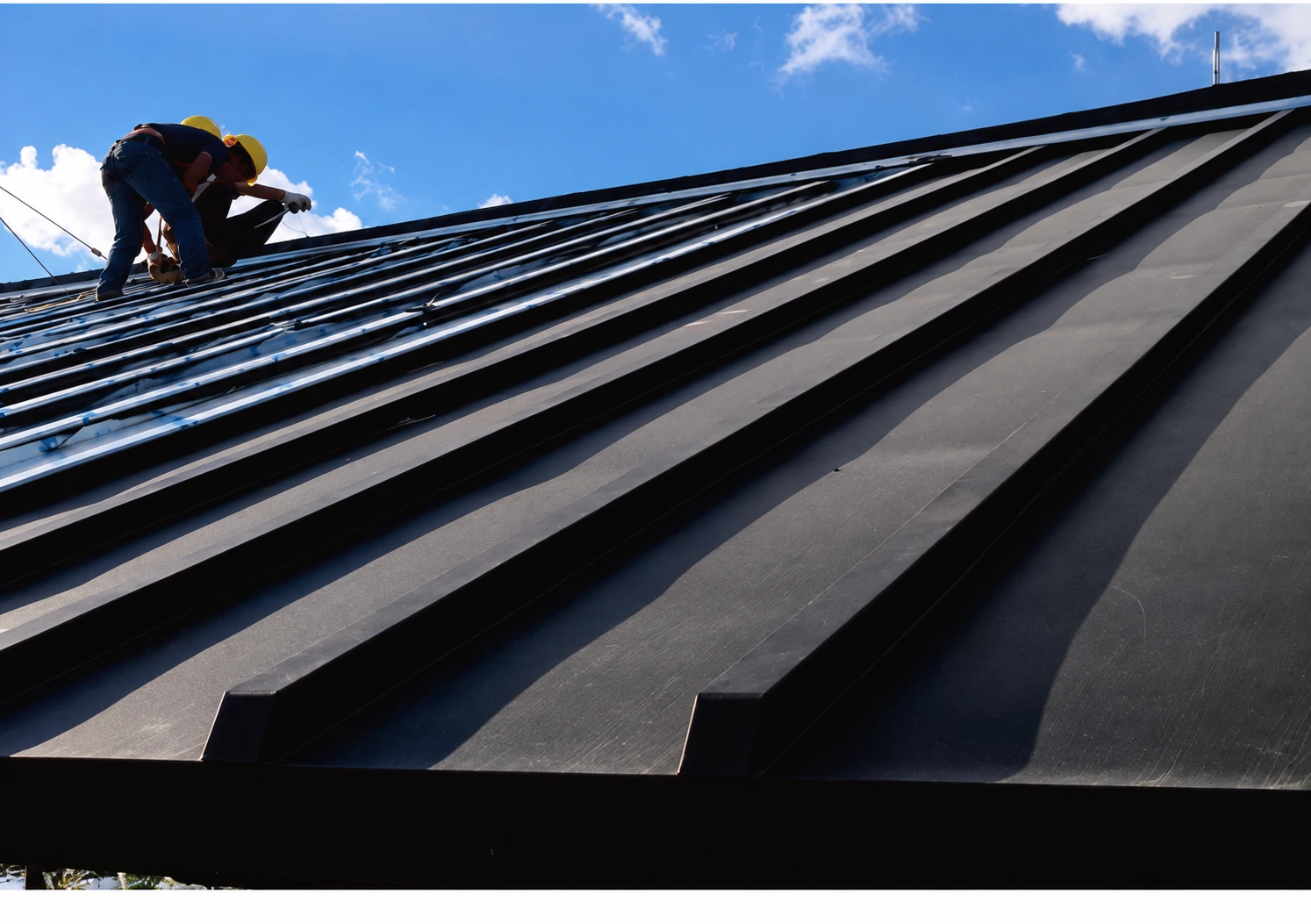

扣盖系统
独特优势

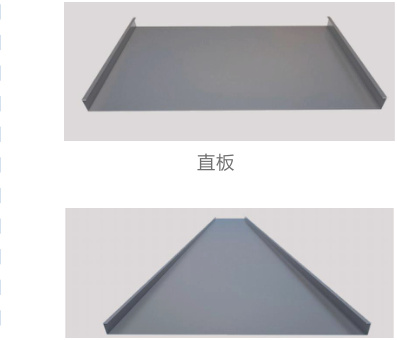

扣盖系统在矮立边基础上发展，通过清晰盖缝线条体现立体建筑效果，支持直板和扇形板，屋面构造按项目选择。
- 隐藏式连接，屋面外观整洁连贯。
- 防水排水性能需结合完整屋面构造与节点设计。
- 直板、扇形板及弯弧板适配不同建筑造型。
成型技术

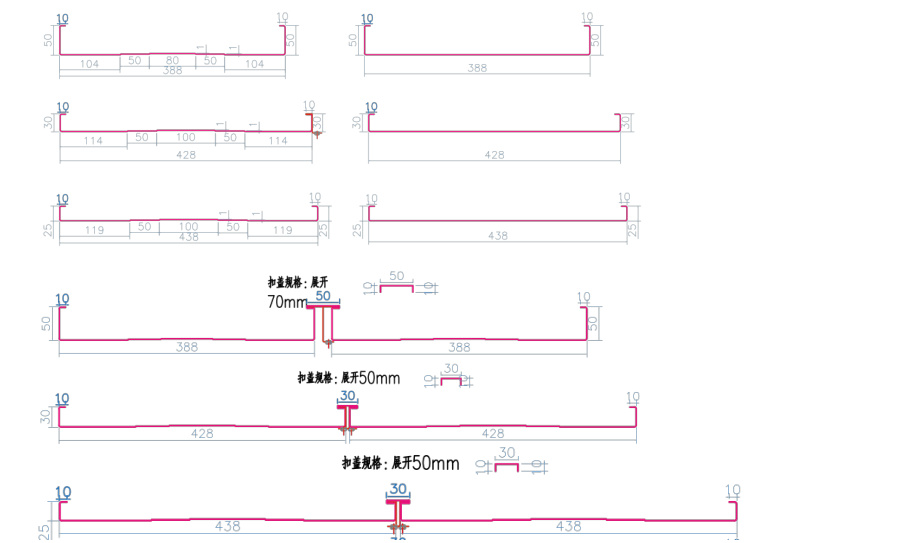

板型规格
常用材料与饰面
可根据所选系统及项目要求选择铝板、钛锌板、铜板、不锈钢及涂层钢板。
尺寸与性能随配置变化，下单前请确认所选构造、材质、饰面及项目要求。

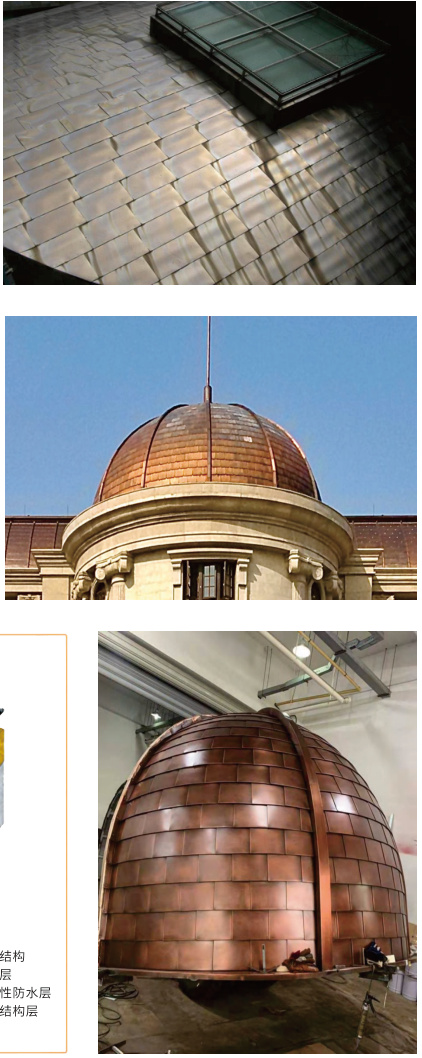

平锁扣系统
矩形平锁扣
矩形互锁板形成有层次的金属屋面或外墙表皮，排布、分格与饰面可按建筑设计调整。
常用材料与饰面
钛锌板、铜板、铝镁锰板。
| 项目 | 规格 |
|---|---|
| 宽度 | 350 / 400 / 500 mm |
| 厚度 | 0.7–1.0 mm |

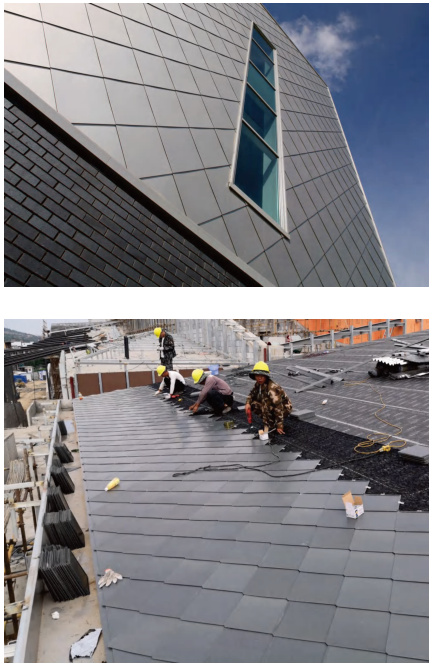

菱形平锁扣
小块方形或菱形板块互相搭接形成整体表面，适配弯曲和复杂外墙，呈现鲜明几何肌理。
常用材料与饰面
钛锌板、铜板、铝镁锰板。
| 项目 | 规格 |
|---|---|
| 宽度 | 200 / 275 / 350 mm |
| 厚度 | 0.7–0.8 mm |
尺寸与性能随配置变化，下单前请确认所选构造、材质、饰面及项目要求。
